Ontruimingsplattegrond

Een ontruimingsplattegrond, ook wel vluchtwegplattegrond genoemd, stellen bezoekers en medewerkers in staat zich te oriënteren in het gebouw. Het helpt om een veilige vluchtroute naar buiten te nemen tijdens een calamiteit. Naast de vluchtroutes is het interne alarmnummer hierop aangegeven en ziet u waar verbandkoffers, AED en blusmiddelen hangen.

Offerte aanvragen Of bel naar 085-79 20 131.

PROFESSIONELE ONTRUIMINGSPLATTEGRONDEN

Ontruimingsplattegrond laten maken

Het maken van een ontruimingsplattegrond kun je beter uitbesteden aan een specialist. Zo weet je zeker dat het voldoet aan de gestelde NEN normen. Bij 101BHV.nl hebben wij de kennis over brandveiligheid en de gestelde NEN normen, zodat alle ontruimingsplattegronden voldoen aan de wet- en regelgeving.

Wij zien helaas te vaak ontruimingsplattegronden die voorzien zijn van allerlei kleuren zoals roze, paars of fluoriderend geel. Deze kleuren zijn, buiten dat ze verboden zijn volgens de NEN 1414, moeilijk leesbaar voor mensen met een beperkt zichtvermogen.

Ontruimingsplattegrond
ZO DOEN WE DAT

Onze werkwijze

Wij zetten ons 101% in om de perfecte ontruimingsplattegronden voor jullie te maken. Dit doen we in 5 stappen.

1. Offerte aanvragen
2. Concept ontruimingsplattegronden
3. Inventarisatie
4. Beoordeling
5. Oplevering

HET VERZAMELEN VAN GEGEVENS

Inventarisatie

Op basis van een concept ontruimingsplattegrond, kan één van onze adviseurs langskomen voor de inventarisatie. Dit betekent dat wij gaan opnemen waar waar alle eenheden aanwezig zijn, hoe de vluchtwegen lopen en de layout van het gebouw nog actueel is.

Om kosten te besparen, is het ook mogelijk om de inventarisatie zelf te uit te voeren aan de hand van een checklist.

voorbeeld ontruimingsplattegrond
LIJSTJE EROM?

Oplevering

Na goedkeuring van de opdrachtgever volgt de oplevering. Dit kan op 3 manieren.

1. Wij sturen alle bestanden digitaal op en jullie (laten) het zelf afdrukken
2. Wij drukken alle ontruimingsplattegronden af en sturen dit eventueel in een kliklijst naar de locatie toe.
3. Eén van onze monteurs komt langs om de ontruimingsplattegronden met kliklijst te monteren.

Ook professionele ontruimingsplattegronden?

Toe aan nieuwe ontruimingsplattegronden met een professionele uitstraling? Wij zijn jullie graag van dienst.

Topkwaliteit ontruimingsplattegronden volgens NEN 1414
Maatwerk op basis NEN 8112
Professionele uitstraling
Mogelijk om inclusief afdruk en/of kliklijsten te leveren (A4 of A3)
Ophangen zonder te boren (vraag naar de mogelijkheden)
Eén leverancier voor de complete BHV organisatie

Meer weten?

Vraag vrijblijvend een offerte aan of stuur een e-mail naar info@101BHV.nl

Ontruimingsplattegrond laten maken

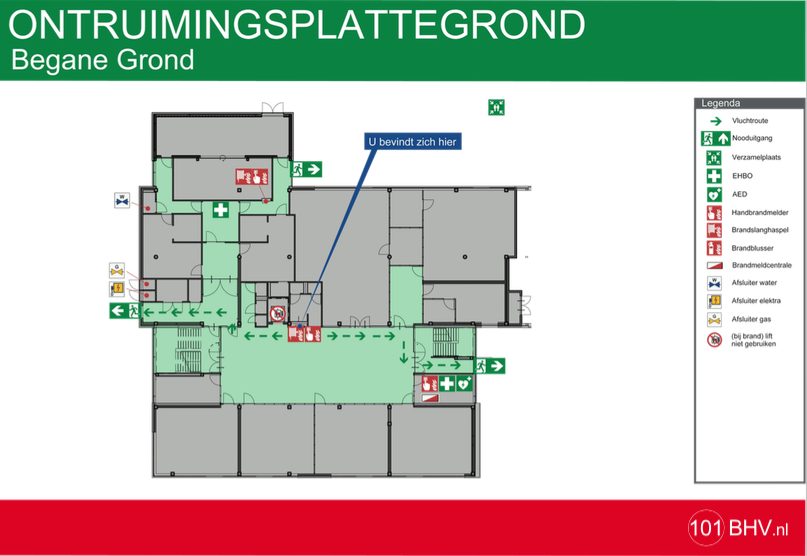

Zelf een ontruimingsplattegrond maken is een tijdrovende en lastige klus. Het is belangrijk dat ontruimingsplattegronden overzichtelijk zijn en voldoen aan de gestelde NEN-normering. Zo moeten de pictogrammen op het ontruimingsplattegrond voldoen aan NEN-EN-ISO 7010 en worden herkenning en aandacht vergroot door gebruik van duidelijke kleuren conform NEN-1414. Hieronder staat een voorbeeld van een ontruimingsplattegrond volgens de laatste normen.

Pictogrammen ontruimingsplattegrond

Veelgestelde vragen Ontruimingsplattegrond

  • Hoeveel ontruimingsplattegronden zijn er nodig?

    Hoeveel ontruimingsplattegronden er nodig zijn, hangt van een aantal factoren af. O.a. de grootte van het gebouw en het aantal verdiepingen.

    Wij adviseren om elke verdieping minimaal 1 ontruimingsplattegrond en afhankelijk van de grootte van de verdieping, dit aan te vullen met extra ontruimingsplattegronden.

  • Waar moet een ontruimingsplattegrond hangen?

    Het is belangrijk dat een ontruimingsplattegrond op een zichtbare plek hangt zonder obstakels ervoor. Het is handig om ontruimingsplattegronden op te hangen waar medewerkers en bezoekers gelegenheid hebben de informatie te bekijken. Denk aan de nabijheid van liften, koffieautomaten, kopieermachines, wachtruimten, toiletgroepen enz.

    Je kunt er ook voor kiezen, indien de situatie dat toelaat, om een ontruimingsplattegrond op te hangen bij brandslanghaspels en brandblussers, zodat de veiligheidsproducten bij elkaar hangen.

  • Wanneer is een ontruimingsplattegrond verplicht?

    In het bouwbesluit staat aangeven dat wanneer er een brandmeldinstallatie in het gebouw aanwezig is, er ook een ontruimingsplattegrond aanwezig moet zijn.

    Ontruimingsplattegronden zijn ook een onderdeel van een ontruimingsplan.

  • Hoe hoog moet een ontruimingsplattegrond hangen?

    Een ontruimingsplattegrond moet bevestigd worden op een zichtbare hoogte van 1.60 meter. Dit is gemeten vanaf de vloer tot het midden van de plattegrond.

    Het is belangrijk dat ontruimingsplattegronden voor iedereen zichtbaar is, daarom is het niet verstandig dat het te laag of te hoog hangt.

Bekijk meer veelgestelde vragen of neem contact met ons op via 085-79 20 131 of stuur een e-mail.
